Замена сетей водоснабжения

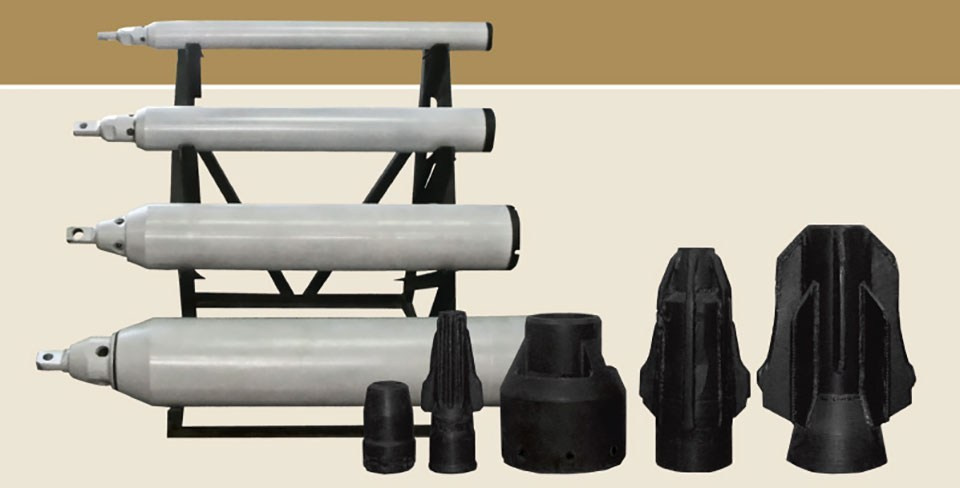

Технология позволяет бестраншейным способом производить замену стальных и чугунных водопроводных трубопроводов диаметром от 80 до 530 мм на полиэтиленовые трубы. Разработаны комплекты шести типоразмеров.

Принцип работы:

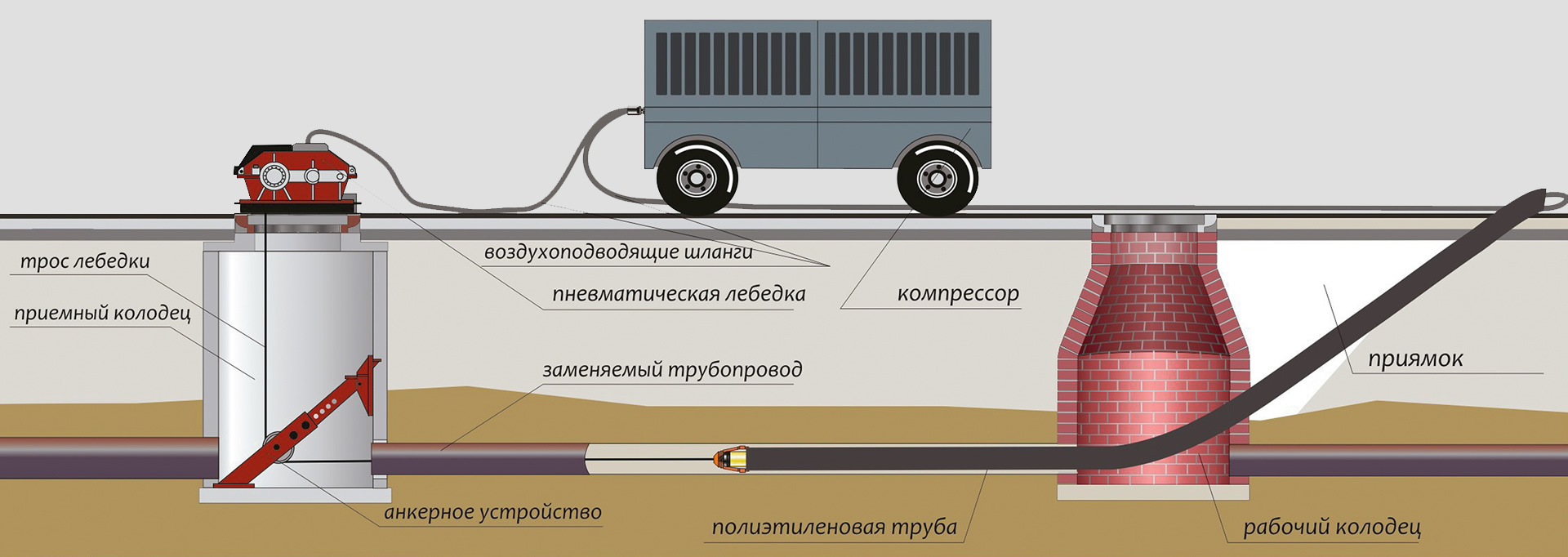

На пневмомолоте размещённом в рабочем колодце, монтируется рас­ширитель с ребрами, к задней части которого присоединяется предва­рительно подготовленная плеть нового трубопровода из полиэтилена, затянутая в рабочий колодец через наклонную скважину, соединён­ную с нижней частью рабочего колодца. Трос лебедки с помощью ан­керного устройства, расположенного в приёмном колодце, проходит через заменяемый участок трубопровода и присоединяется к носовой части пневмомолота. При работе пневмомолота удар передаётся на расширитель и через него на старую трубу. При движении расшири­теля происходит разрушение старой трубы и расширение грунта до наружного диаметра расширителя. В образовавшуюся скважину при движении расширителя затягивается новая труба, сваренная в плеть с применением установки для сварки труб. Конструкция пневмомолота обеспечивает устойчивую работу пневмомолота при длине перекла­дываемого участка до 150 м, запуск производится натяжением троса лебедки. Выхлоп отработанного энергоносителя осуществляется в за­меняемую трубу.
